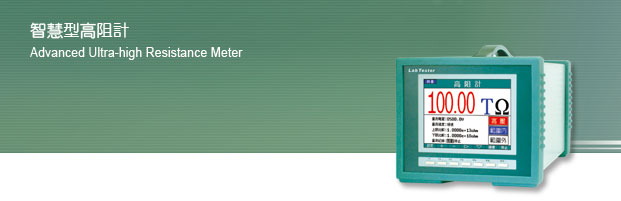

慶聲智慧型高阻計是透過數位介面輸出精準電壓源，用以量測相關材料&零件的絕緣電阻(高阻抗)，如：PCB、FPC、防靜電材質、太陽能電池、電纜線、馬達、開關、礙子、變壓器及電容器，並可以量測微電流(如：二極體漏電測試)，與恆溫恆濕機搭配，可測不同溫度下電線電纜的絕緣電阻，適用於連續監控作業，可直接連線至PC以Excel分析及出圖，本設備可進行
連續量測並透過軟體轉換成文字檔，還有免電腦連線可長時間連續記錄，實驗結束之後透過USB2.0介面將試驗曲線拷貝出來，大大提升客戶在高阻量測各種試驗方式的方便性。
 |
 |
||||||
 |
 |
||||||
 |
 |
||||||
 |
 |
||||||
|
|||||||
| 產品特點Product Feature： | 相關技術文章Technical Paper： |
|
科技創新技術 |
| ☆六種量測單位與顯示切換，世界首創內建多種顯示單位模式，符合各種使用者的測試需求 |
| ☆連續測量模式，不需透過電腦連線可進行長時間(5000小時/取樣率:3秒)，量測曲線檔記錄儲存。 |
| ☆觸發量測模式(選配)，當雙手拿探棒量測待測品時，結合腳踏開關或外部訊號來啟動量測。 |
| ☆[全新升級]儀表直接觀看紀錄曲線+USB2.0隨身碟拷貝記錄曲線與量測值，全新RIS-650C可不透過電腦軟體，於螢幕上直接顯示紀錄曲線，便利性大大升級；亦可透過UBS2.0介面，拷貝儲存於高阻計記憶體的連續量測值到隨身碟，在電腦上觀看記錄曲線。 |
| ☆儀表三種語系顯示畫面[繁體中文、簡體中文、英文] |
| ☆標配網路通訊介面及超強網路記錄分析軟體，內建網路介面以及提供可進行表面絕緣電阻與離子遷移試驗記錄軟體。 |
| ☆觸發輸出入接點(選配），與產線進行測試整合，依據高阻上下限輸出訊號，及透過外部觸發訊號輸入啟動量測。 |
| 控制系統： |
|
|
 |
|||
|
|
||||
|
|
||||
|
試驗條件： |
|||||
 |
|||||
| 技術規格Specification table： |
| 電阻量測範圍 | 1×10^5Ω ∼1×10^15Ω | 量測 | 連續模式 |
| 微電流量測範圍 | 1pA~4mA | 顯示 | 4 1/2位元彩色LCD顯示，電阻、電流雙顯示 |
| 測試電壓範圍 | 0.1V~650V dc步階可調測試電壓(0.1V step) |
顯示語系 |
繁體中文、简体中文、英文 |
| 取樣速度 | 8ms | 供電形式 | AC 110、220V、50/60Hz,約30W (可外接UPS使用) |
| 測試電壓精度 |
± (0.16%+100mV) for Vs≦200V ± (0.16%+500mV) for Vs≧200V |
單機量測記錄 | 5000小時以上(3秒1筆) |
| 資料拷貝 | USB2.0介面 | 使用環境 | 溫度 0℃∼40℃相對濕度<95% |
| 通訊介面 | 網路介面RJ-45(標配) | 儀器尺寸 | W:20 cm D:36 cm H:16.5 cm |
|
量測精度 (10pA量測電流) |
±(17.7+(100*1.0e-13)/lm (%) ~±(0.69+(100*1.0e-05)/lm (%) |
重量 | 約3.55Kg |
| 解析度 | 1/99999 |
|
◎標準附件：(探棒式、夾子式、焊接式)測試線組共3組、驗證用比對電阻(5種不同高阻值1M∼10GΩ) 網路連機軟體、操作說明手冊) |
|||
|
|
|
|
|
| ◆ 探棒式治具 ◆ |
◆ 夾子式治具◆ |
◆ 焊接式治具 ◆ |
◆5個比對用電阻(1M~10GΩ)◆ |
