LED路燈試驗規範簡稱整理

作者:江志宏



         LED路燈是目前省能源減碳的重點執行方法之一,世界各國都已經如火如荼的將原本的傳統式路燈更換成LED路燈,新的街道更是直接限制採用LED路燈來節約能源。目前全世界LED路燈市場規模約達8,000萬盞, LED燈具的光源不管是發熱量、使用壽命、輸出光譜、輸出照度、材料特性,皆不同於傳統水銀燈或高壓鈉燈。LED路燈的測試條件與路燈試驗方式都與傳統燈具不相同,慶聲科技將目前所蒐集的LED路燈相關的可靠度測試方式整理起來,提供大家參考。希望能夠對於大家在導入LED相關試驗時,能夠有所幫助及瞭解。

LED路燈試驗規範簡稱整理:

LED路燈測試標準規範、LED路燈測試方法技術規範、LED路燈燈具標準及測試方法 、
夜景工程半導體照明器件部件產品技術規範、半導體照明夜景工程施工質量驗收技術規範、IEC 61347LED電源供應器安規





LED
路燈試驗規範條件:
CJJ45-2006
城市道路照明設計標準、UL1598燈具安全標准、UL48電線電纜安規、UL8750發光二極體安規標準、CNS13089-發光二極體大型燈耐久試驗-預燒試驗-戶外用、防水測試(Waterproof Test)
IP65、美國LED燈具標準 、EN 60598-1,EN 60598-2路燈試驗

LED路燈 (發光二極體戶外顯示用大型燈)失效判定:

a.軸心光度低餘額定值50%
b.
順向電壓大於額定值20%
c.
逆向電流大於額定值100%
d.
光頗半高波長、半功率角超過限定最大值或不足限定最小值
符合上列條件,及判定
LED路燈失效
備註:
LED路燈發光效率建議至少要在45lm/W以上(LED光源的發光效率必須在7080lm/W左右):工研院

LED 路燈試驗條件對照表整理:

LED大型燈品質認證試驗項目:

溫度循環、溫濕度循環、高溫保存、耐濕性、振動、衝擊、連續通電、鹽水噴霧、加速度、銲錫耐熱性、銲錫附著性、端子強度、自然落下、防塵測試


LED
大型燈品質認證試驗試驗條件整理:

溫濕度循環:試驗條件如下圖共6cycle



鹽水噴霧:
35/濃度5%/18小時[24小時特殊水準]

連續通電:最大順向電流1000小時

自然落下:落下高度75cm/落下次數3/落下材質平滑楓木板

防塵測試:連續360小時50℃環溫之試驗

振動:1002000Hz196m/s^248
小時

衝擊:等級F[加速度14700m/s^2、脈衝幅0.5ms、六個方向、每個方向三次]

等加速度:各方向施加加速度(等級D196000 m/s^2)1分鐘

銲錫耐熱性:260/10/1

銲錫附著性:250/5

端子強度

LED大型燈整批品質試驗項目:

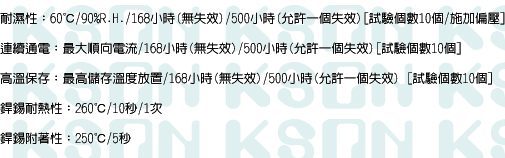

端子強度、銲錫耐熱性、溫度循環、耐濕性、連續通電、高溫保存

LED
大型燈整批品質試驗條件整理:

LED大型燈定期品質試驗項目:

振動、衝擊、加速度、耐濕性、連續通電、高溫保存

LED
大型燈定期品質試驗條件整理:



振動:
1002000Hz196m/s^248
小時

衝擊:等級F[加速度14700m/s^2、脈衝幅0.5ms、六個方向、每個方向三次]

等加速度:各方向施加加速度(等級D196000 m/s^2)1分鐘

LED大型燈篩選試驗項目:

加速度試驗、溫度循環、高溫保存、預燒試驗

LED
大型燈篩選試驗條件整理:

等加速試驗:各方向施加加速度(等級D196000 m/s^2)1分鐘

LED燈具壽命測試:

1000小時以上之壽命測試(Life Test),光衰減量<3% [枯化點燈]

15000小時以上之壽命測試(Life Test),光衰減量<8%
