恆溫恆濕機-標準型

恆溫恆濕機系列

慶聲科技您環測設備的最佳夥伴

可程式恆溫恆濕機

標準型

恆溫恆濕機的目的為模擬產品在氣候環境溫濕組合條件下(高低溫操作與儲存、溫度循環、高溫高濕、低溫低濕、結露試驗...等)，檢測產品本身的適應能力與特性是否改變。 ※ 需符合國際性規範之要求(IEC、JIS、GB、MIL…)以達到國際間量測程序一致性(含測試步驟、條件、方法)避免認知不同，並縮小量測不確定的因素範圍發生。

產品特點

特色：

全自動配合待測品負載量控制壓縮機冷媒流量達到省電目的
有效的低濕度控制範圍40℃/10%RH效能
同業數量最多機台安全保護偵測點

規範要求：

執行待測品不結露試驗溫濕度同步斜率控制技術　
可執行結露試驗前的乾燥階段試驗條件

專利與認證：

恆溫恆濕機防止結露
伺服超音波加濕器
伺服超音波控制技術
通過EMC防電磁波干擾

世界首創：

斜率段與恆溫段同步溫濕度設定
完整即時試驗曲線分析顯示，無時間限制
試驗結束待測品回常溫保護機制
機台蓄水桶預知缺水警告
內建USB2.0介面數位記錄器(紀錄中不需插入隨身碟，並可拷貝試驗曲線及載入程式)
機台或電腦重新來電遠端連線試驗曲線自動接續

控制器創新：

動態即時變化程式編輯曲線
溫濕度設定條件防呆保護
機台重新來電試驗曲線不中斷
符合聯想電腦的Labview控制命令
AI(人工智慧)+Fuzzy(模糊控制)技術
繁簡體中文、英文三種畫面語系切換

試驗條件

待測品類別	項目	溫度	時間	其他
Inverter-可靠度試驗	常溫初期試驗	25℃	TIME≧2小時	-
Inverter-可靠度試驗	低溫初期試驗	0℃ or -5℃	TIME≧2小時	-
液晶顯示器LCD	高溫存儲	60℃,30%RH	120小時	註解1
液晶顯示器LCD	低溫存儲	-20℃	120小時	註解1
偏光板	高溫	80℃×500HR
偏光板	濕熱	60℃×90%RH×500HR以下的工作條件
液晶顯示器於Aging階段常用的試驗條件	條件1	50℃	6.5小時	(15#~21# TFT )
液晶顯示器於Aging階段常用的試驗條件	條件2	65℃	4小時	(15#~21# TFT)
觸控式面板	高溫試驗-1	70℃/40～50%R.H.	120小時	試驗結束後室溫下靜置2小時再行測試，24小時之後在測一次。
觸控式面板	高溫試驗-2	70℃	240小時	試驗結束後室溫下靜置2小時再行測試，24小時之後在測一次。
溫濕度名詞解釋	http://www.kson.com.tw/rwd/pages/study_24-8.html
溫濕度與環境關係	http://www.kson.com.tw/rwd/pages/study_24-1.html

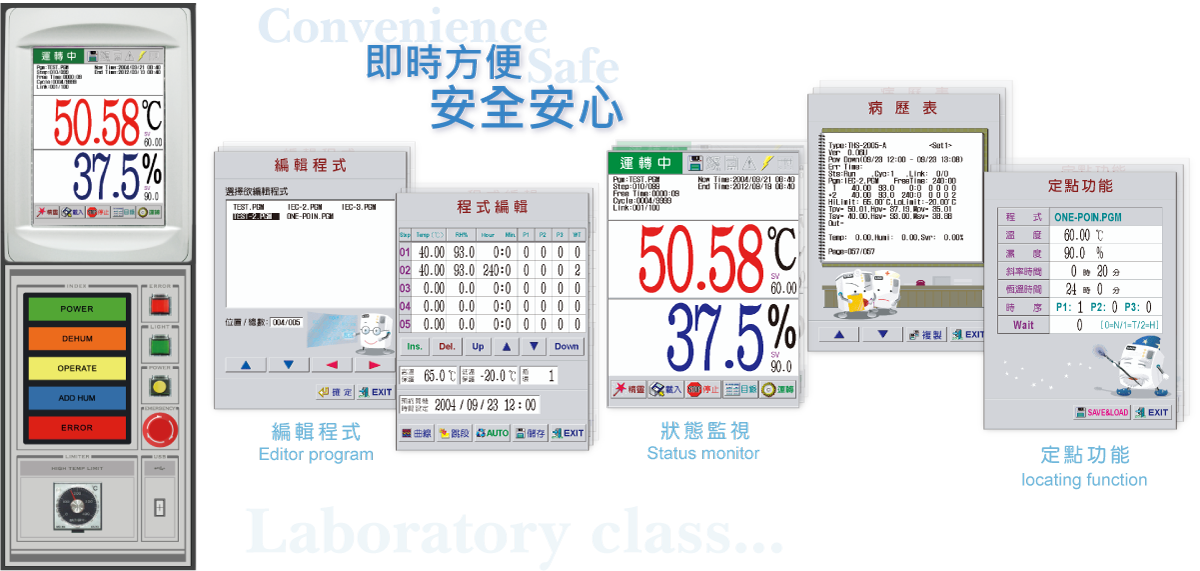

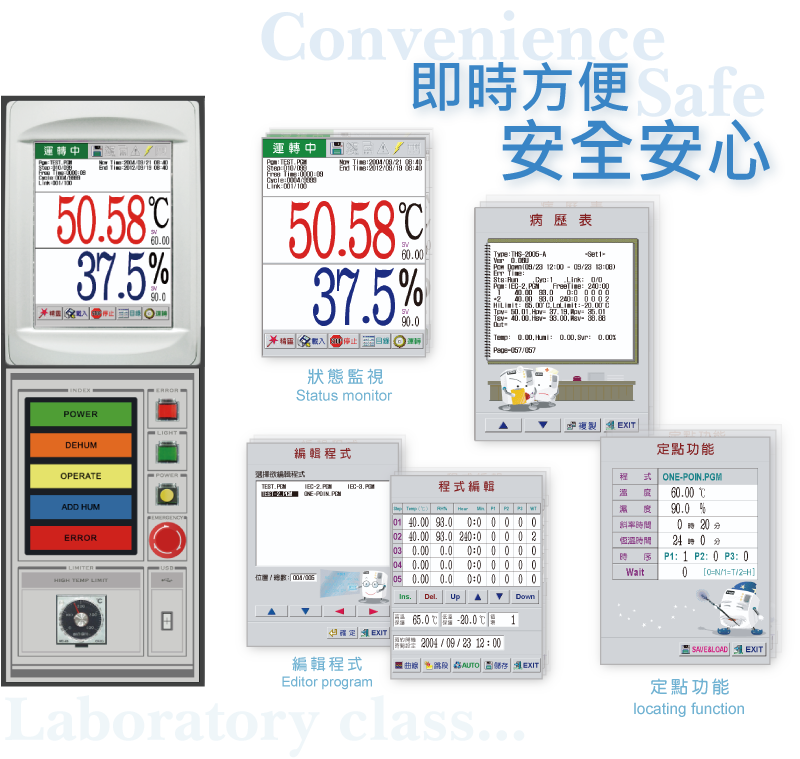

彩色觸控式控制器

特色:

▪ 控制系統通過 EMC（電磁相容性）驗證
▪ 直立式全彩液晶 TFT，支援簡體／繁體／英文顯示
▪ 0.01°C / 0.1% RH 精確解析能力
▪ 9999 HOURS / STEP 每段可控制時間
▪ 150 program × 100 step 程式記憶容量
▪ USB2.0 儲存介面與曲線記錄
▪ 12 bit D/A 溫度濕度轉換介面
▪ 全自動控制與安全保護協調系統
▪ High power LED 運轉狀態指示燈

可程式恆溫恆濕試驗機規格表
Programmable Temperature & Humidity Chamber Specification Table

規格 (Specification)	THS-A		THS-B		THS-C			THS-D			THS-G
溫度與濕度控制 (Temperature And Humidity Control)
內箱尺寸 (Inside Dimensions W×D×H cm)	50×55×60		50×60×75		60×80×85			100×80×100			100×100×100
外箱尺寸 (Outside Dimensions W×D×H cm)	120.5×88×147		120.5×93×162		133.5×113×172			173.5×113×187			176.5×133×187
內容積 (Inside Capacity / L)	165		225		408			800			1000
淨重 (Net Weight kg)	325	300	300	350	520	450	410	610	525	495	760	700	640
絕緣材料 (Insulation Material)	防火 PU 發泡 (70℃~100℃) × 或玻璃纖維＋防火 PU 發泡 (110℃以上)
內箱材料 (Internal Material)	SUS #304 不鏽鋼 (Stainless Steel)
外箱材料 (External Material)	SUS#304 不鏽鋼 (Stainless Steel) ＋ 9493 粉體塗裝 (3B Surface Treatment)
高溫 H.T (℃)	100	150	100	150	100		150	100		150	100		150
升溫時間 (Heating Time 20℃-H.T / min)	30	45	30	45	30		45	30		45	50		65
濕度範圍 (Humidity Range)	10%~98%RH
溫度分布偏差 (Temp Variation ℃)	±1.5℃ (-70℃~100℃) / ±2℃ (100.1℃~150℃)
濕度分佈均勻度 (Humidity Variation %R.H)	±3 (中心點)										±5 (中心點)
溫度穩定度 (Temp Stability ℃)	±0.2
濕度穩定度 (Humidity Stability %RH)	±2
溫度解析度 (Temp Resolution ℃)	±0.01
濕度解析度 (Humidity Resolution %RH)	±0.1
主要設備 (Major Device)
循環系統 (Circulation System)	機械式對流循環 (Mechanical Convection System)
冷凍系統 (Cooling System)	空氣冷卻密閉型/半密閉型壓縮機(Air Cooling Hermetic/Semi-Hermeic Compressor)HFC環保冷媒二元式(Cascade Refrigeration System)／一元式(Single-Stage)
冷凍系統 (Refrigeration System)	二元式 (Cascade) / 一元式 (Single-Stage)
加熱系統 (Heating System)	平衡溫度 (Balance Temperature) P.I.D＋P.W.M＋S.S.R
加濕系統 (Humidification System)	平衡濕度 (Balance Humidity) P.I.D＋P.W.M＋S.S.R
加濕給水系統(Humidification Water Supply)	自動水位控制(Automatic Water Regulating)+可回收供給系統(Recoverable Supply System)
控制器 (Controller)	IPC Based Touch Panel
電源 (Power Source)	AC220V/1Φ2W+E；AC380V/3Φ4W+E；AC220V/3Φ3W+E
水 (Water Quality)	蒸餾水 (Distilled Water Only)
環境溫度 (Environmental Temperature)	+5℃ ~ +30℃
地板空間 (Floor Space) (W×D)cm	170×200		170×210		180×240			220×240			220×240
擴充設備 (Optional Accessories)	時序插座(Power Supply Socket),CM通訊介面(Communication Interface)大視窗(Big Viewing Window)(降溫時間增加10分鍾)玻璃門中門:降溫增加5分鐘
