冷熱衝擊機

超優質系列

冷熱衝擊機可用來測試材料結構或複合材料，在瞬間下經極高溫及極低溫的連續環境下所能忍受的程度, 藉以在最短時間內試驗其因熱脹冷縮所引起的化學變化或物理傷害.適用的對象包括金屬, 塑膠, 橡膠, 電子....等材料,可作為其產品改進的依據或參考。

產品特點

Laboratory Class：

高規格專業設計，符合國際規範要求。

超優質設計：

滿足三箱衝擊條件常溫空氣20~35℃，避免待測品結霜結露。

智能負載調整：

突破傳統手動設定預冷預熱參數，依待測品負載量自動調整設定。

超低除霜次數：

高低溫常溫衝擊(3 Zoon)100Cycle；高低溫衝擊(2 Zoon)A/B 1000、C/D 700Cycle，免除霜，縮短試驗時間與能耗。

超強擴充性(選配)：

可升級熱應力複合機(TSC LR/HR)

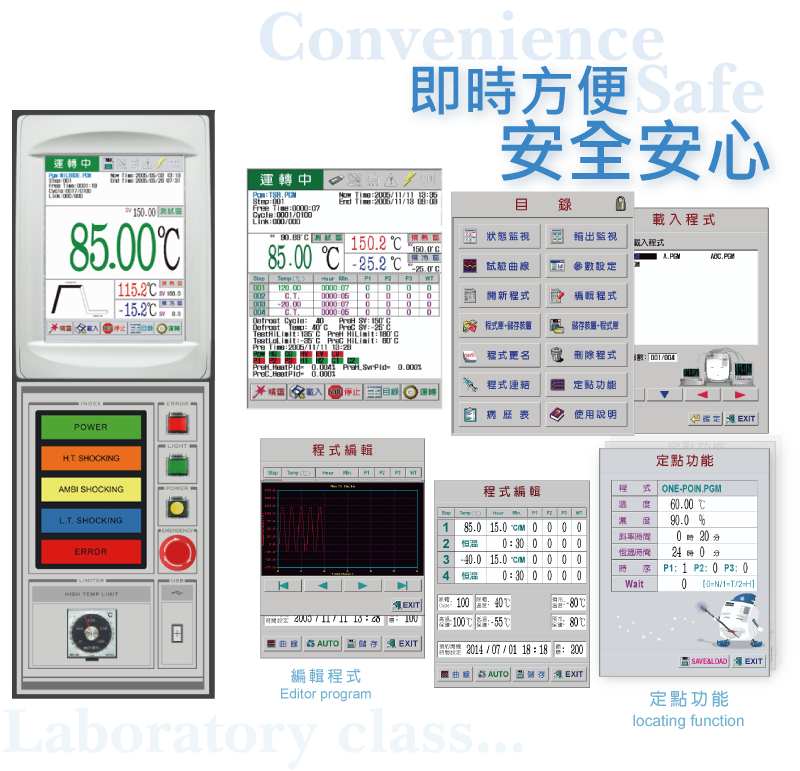

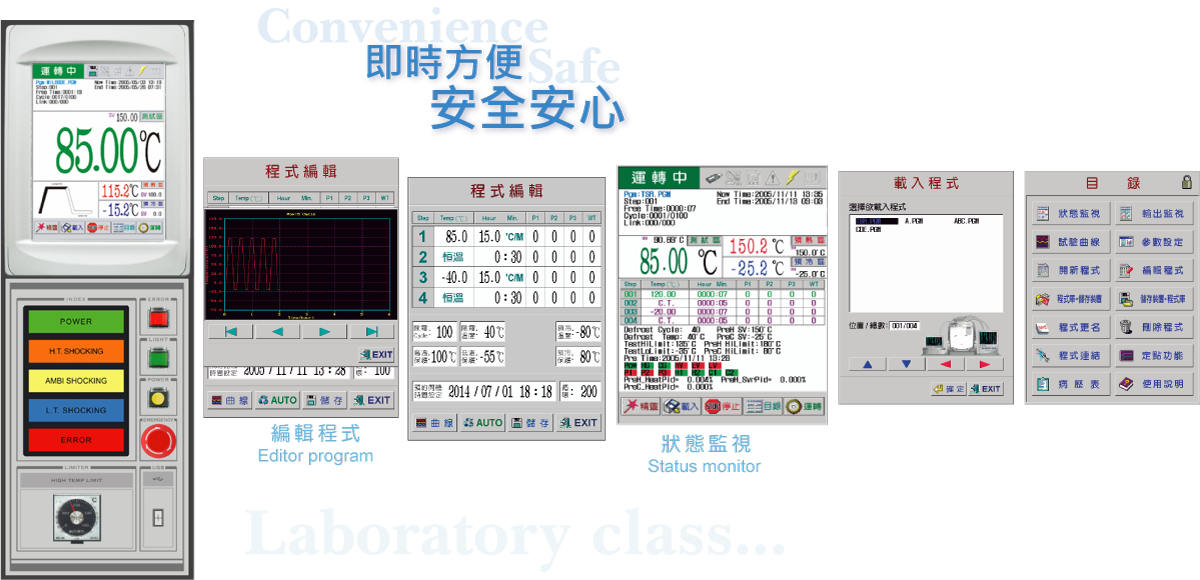

彩色觸控式控制器

特色:

▪ 控制系統通過 EMC（電磁相容性）驗證
▪ 直立式全彩液晶 TFT，支援簡體／繁體／英文顯示
▪ 0.01°C / 0.1% RH 精確解析能力
▪ 9999 HOURS / STEP 每段可控制時間
▪ 150 program × 100 step 程式記憶容量
▪ USB2.0 儲存介面與曲線記錄
▪ 12 bit D/A 溫度濕度轉換介面
▪ 全自動控制與安全保護協調系統
▪ High power LED 運轉狀態指示燈

可程式冷熱衝擊試驗機規格表
Advanced Thermal Shock Tester (Air to Air Type) Specification Table

Model	ATSK-B3	ATSK-C3	ATSK-D3	ATSK-G3	ATSK-A4	ATSK-B4	ATSK-C4	ATSK-D4	ATSK-G4	ATSK-A5	ATSK-B5	ATSK-C5
結構 (Structure)	預冷箱 (Precooling Zone) 加熱區 (Heating Zone) 測試箱 (Testing Zone) 固定型態的物體測試，可選擇 2 區或 3 區測試 (Selectable 2-Zone Or 3-Zone Test For Stationary Object Test)
氣門裝置 (Damper Device)	強制空氣氣門裝置 (Forced Air Damper)
內箱材質 (Interior Material)	SUS#304 不鏽鋼 (Stainless Steel #304)
外箱材質 (Exterior Material)	SECC ＋ 943 粉體塗裝 (3B Surface Treatment)
測試框架 (Railing Frame)	不鏽鋼網架 (Stainless Steel Material Plate Or Net)
冷凍系統 (Refrigeration)	二元式 (Cascade Refrigeration System)
冷卻方式 (Cooling Method)	水冷 (Cooling)
環境溫度 (Ambient Temperature)	5℃～30℃
溫度範圍 (Temperature Range)
高溫衝擊 (H.T. Shocking)	+60℃～+150℃				+60℃～+150℃					+60℃～+150℃
低溫衝擊 (L.T. Shocking)	0℃～-55℃				0℃～-55℃					0℃～-55℃
預冷溫度 (Precooling Temperature)	-10℃～-70℃				-10℃～-70℃					-10℃～-70℃
溫度分佈均勻度 (Temperature Uniformity)	±2.00℃ 以內 (Under ±2.00℃)
模擬負載 IC (kg) (Simulated Load IC)	5.0	7.5	10.0	15.0	2.5	5.0	7.5	10.0	15.0	2.5	5.0	7.5
轉換時間 (Transition Time)	< 10 Sec
覆歸時間 (Recovery Time)
高溫衝擊 3 箱 (HT IN 3-Zone)	RT℃～+150℃ / 5 min				RT℃～+150℃ / 5 min					RT℃～+150℃ / 5 min
低溫衝擊 3 箱 (LT IN 3-Zone)	RT℃～-55℃ / 5 min				RT℃～-65℃ / 5 min					RT℃～-65℃ / 5 min
高溫衝擊 2 箱 (HT IN 2-Zone)	-40℃～+150℃ / 5 min				-55℃～+150℃ / 5 min					-65℃～+150℃ / 5 min
低溫衝擊 2 箱 (LT IN 2-Zone)	+150℃～-40℃ / 5 min				+150℃～-55℃ / 5 min					+150℃～-65℃ / 5 min
駐留時間 (Dwell Time)	30 min				30 min					30 min；15 min ※註1
預冷時間 (Precooling Time) min	65	65	65	80	65	65	65	65	80	55	55	55
控制系統 (Control System)
溫度感測器 (Sensor)	PT 100 × 2
控制器 (Controller)	IPC Based Touch Panel
設定範圍 (Setting Range)	Temperature: -70.00℃ ～ +150.00℃ Time: 0H1m ～ 999H 59m / Cycle: 1～9999 cycle
解析度 (Resolution)	Temperature: 0.01℃ / Time: 1 min
輸出型式 (Output Mode)	PID＋PWM＋SSR 控制模式 (Control Method)
擴充特性 (Additional Feature)	出風口與回風口感測器檢知控制 / CM BUS (RS-485) e化管理系統 / LN2 液態氮快速降溫控制裝置
※註1：此條件下，測試品之表面最高控制在規格一半以下。 * Under this condition, the surface temperature of the test specimen is controlled within half of the max specification.
